自1991年德國慕尼黑建筑行業展會上，BIPV的概念第一次以“光電幕墻”的形式出現，至今已有近30 年的發展歷程。當前碳達峰碳中和的大背景下，光伏市場持續快速發展，近零能耗綠色建筑逐步應用和普及，BIPV產品及應用正處于高速發展的階段。因此，不同技術路線的BIPV產品在不同的應用場景下，其建筑屬性相關設計匹配、發電性能、安全性評估等顯得尤為重要。
BIPV相關的國內外標準近年來不斷完善，在原有光伏組件的基礎上增加了建筑通用要求。TÜV北德將在此次云課堂上為大家解讀與BIPV相關的一系列標準及測試等內容。
● BIPV相關標準

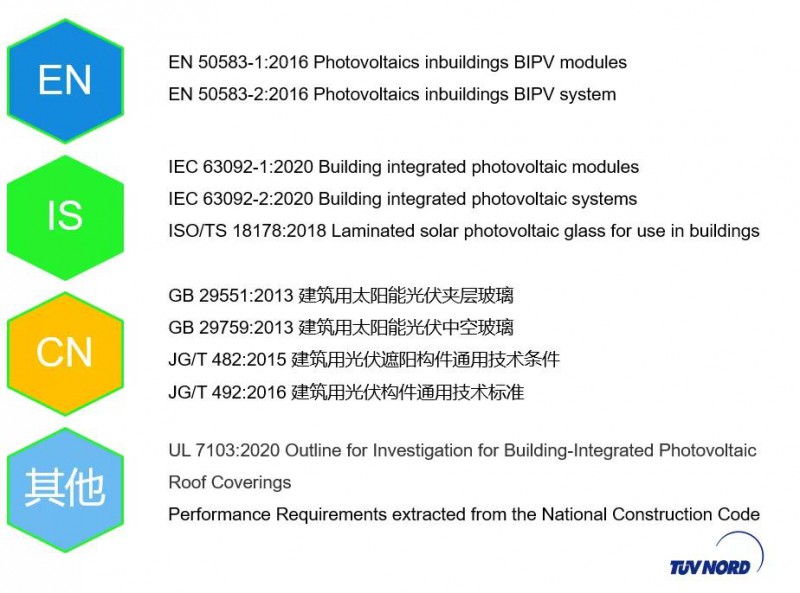

由于建筑相關安全要求在不同國家或地區之間差異巨大，所以目前無法形成一份完全國際通用的BIPV標準，但是在國內、歐洲、北美等地區已經發布了一系列相關標準，以下是其中一部分：

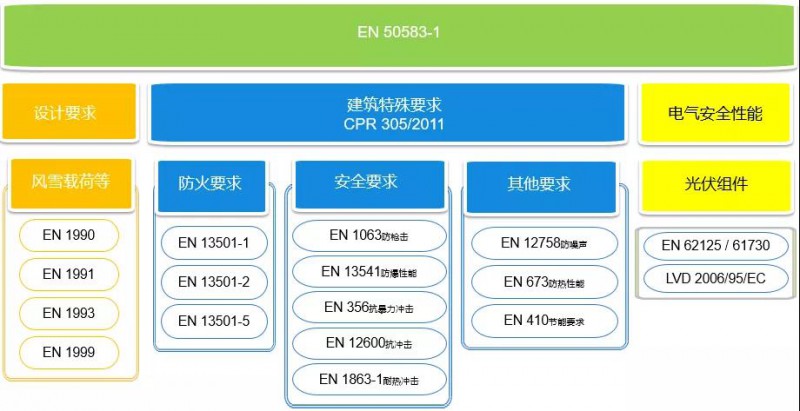

其中歐洲的EN 50583系列標準是最早發布，同時兼顧光伏屬性的電氣安全要求，以及建材屬性的建筑安全要求的BIPV國際標準。由于其標準相對完善，因此去年發布的IEC 63092系列標準也基本沿襲了EN 50583的標準架構：
● IEC 63092系列標準
IEC 63092-1規定了BIPV組件的要求，而IEC 63092-2規定了BIPV系統的要求。標準的兩部分都規定了建筑要求和適用的電氣要求。本標準不適用于聚光光伏組件。對于某些應用，建筑產品的國家標準(或法規)可能也適用于個別國家，這些國家在本文中沒有明確引用，并且還沒有統一的國際標準。
●BIPV的定義
Building-Integrated Photovoltaic Module–BIPV Module
The building envelope functions shall be, depending on the application, one or more of the following 作為建筑圍護結構，必須滿足以下一項或多項功能：
●Mechanical rigidity or structural integrity
機械剛性或結構完整性
●Primary weather impact protection: rain, snow, wind, hail
主要天氣影響防護:雨、雪、風、雹
●Shading, daylighting, thermal insulation
遮陽、采光、保溫
●Fire protection 消防/防火
●Noise protection 噪音保護
●Separation between indoor and outdoor environments 室內外環境隔離
●Security, shelter or safety 保密、保護或安全
●NOTE: If a BIPV module is uninstalled, it would have to be replaced by an appropriate building product.如果BIPV拆除，則必須用合適的建筑產品替換
●BIPV產品分類
A類：傾斜，屋頂一體化，室內不可觸及
B類：傾斜，屋頂一體化，室內可觸及
C類：非傾斜，建筑圍擋集成，室內不可觸及
D類：非傾斜，建筑圍擋集成，室內可觸及
E類：建筑附件一體化，室內可觸及或不可觸及

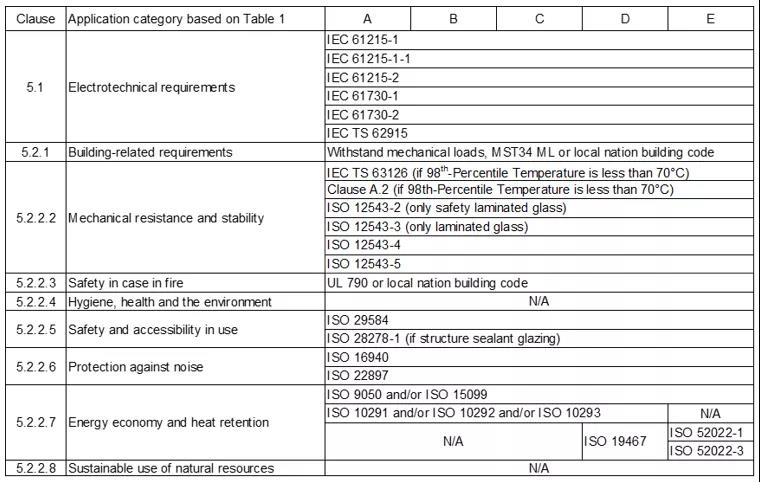

●不同類別的BIPV產品測試要求
備注：單玻或雙玻組件要求
●高溫運行下BIPV產品要求
由于BIPV大部分應用場景下，相比大型地面電站的開架安裝方式，其通風散熱條件都較差，所以需要適時引入高溫相關測試標準。
IEC TS 63126:2020 高溫下運行的光伏組件、零部件及材料認可導則：

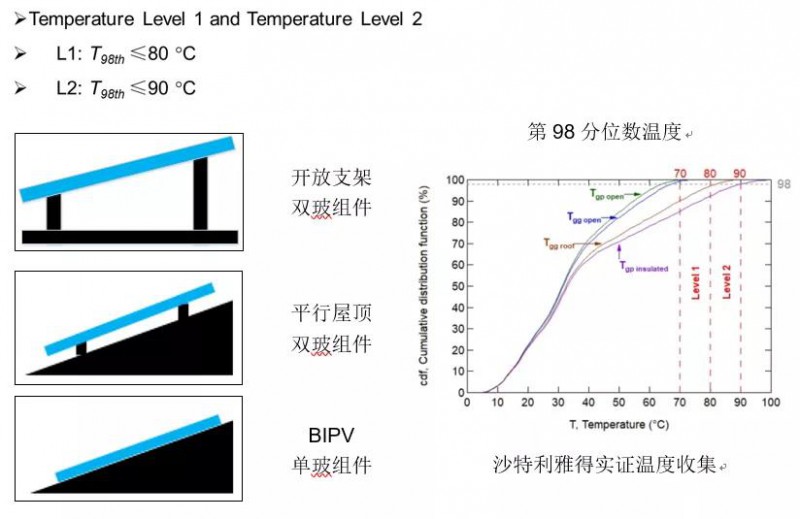

01、高溫測試適用應用場景
適用于光伏組件安裝地的環境溫度超過40℃的平行屋頂或BIPV應用。當組件實際運行溫度的第98分位數超過70℃的時候，要求組件及材料的等級達到L1或者L2才具有意義。

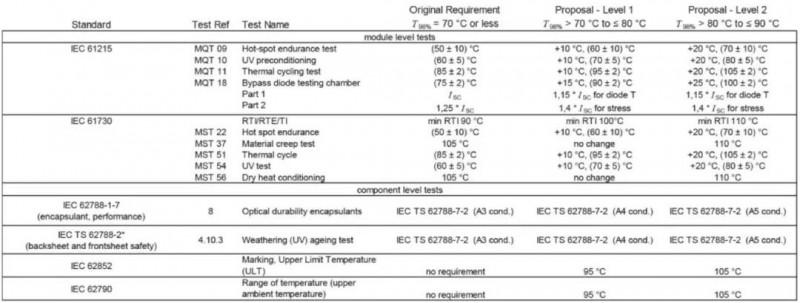

02、高溫測試差異
